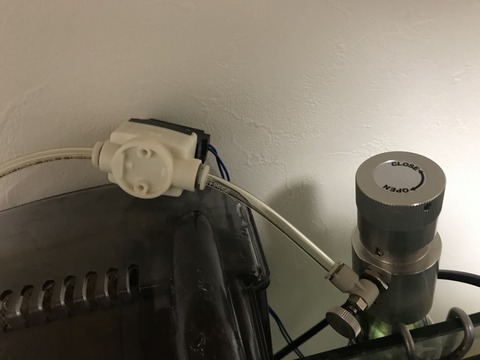

だいぶ昔に購入したチャームオリジナルCO2フルセットの「ヒートレス電磁弁」 が、

(→チャームオリジナルCO2フルセットを設置してみる

012

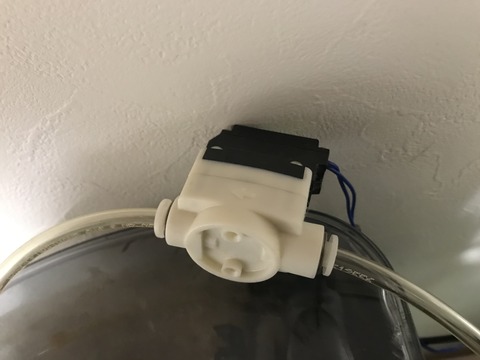

ついに壊れて弁が閉まらなくなってしまったので、

万が一にも直る可能性に賭けて分解してみることにしました。

013

とりあえず、水槽から外して動作チェックをしてみると、

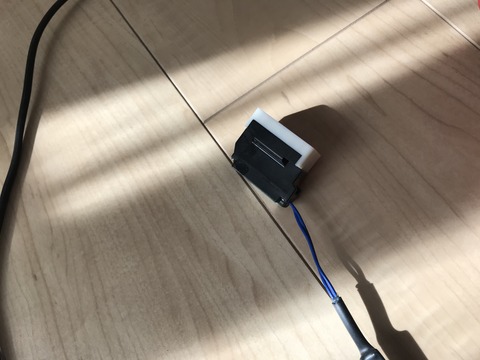

014

電源ON/OFFで本体の中からカチカチと音はするので断線はしていない様子。

やはり中を開けてみないといけない感じっぽいです。(ここからは自己責任)

018

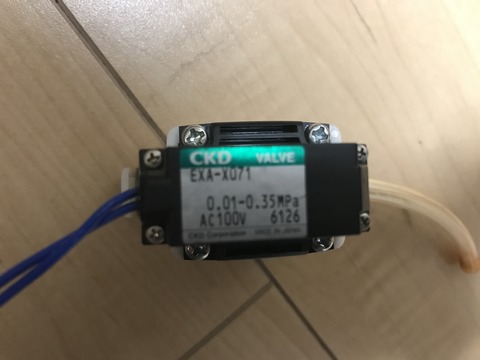

分解するのはCKD社の「EXAシリーズ X071」圧縮空気用パイロット式2ポート電磁弁。

CKD VALVE EXA-X071
作動圧力差範囲:0.01-0.35MPa
定格電圧:AC100V

カタログには見当たらない型番ですが、同シリーズの製品と同じ構造と当たりをつけてバラシていきます。

019

とりあえず外装の大きめのネジを4つ外すと、

020

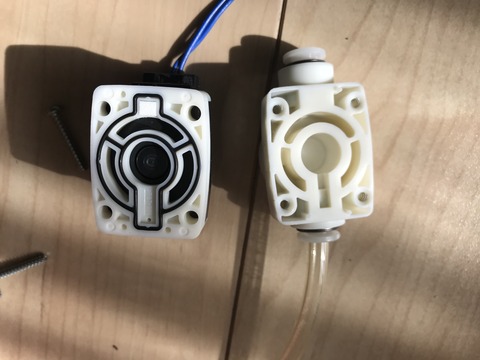

ポートの部分が分離しました。

023

このシリーズは「パイロット式ダイアフラム駆動」という方式で、

電磁弁

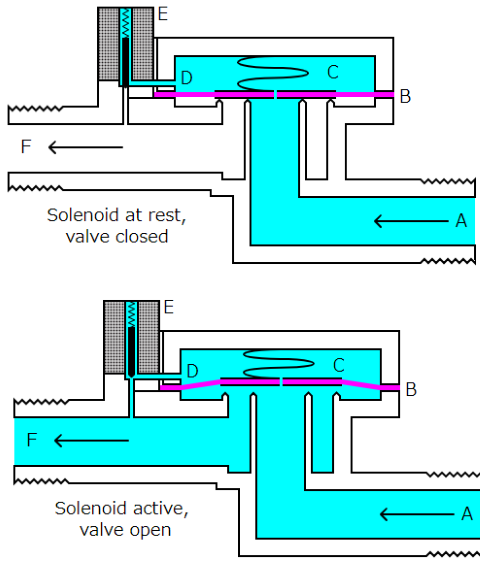

電磁弁は電磁石(ソレノイド)に電流を流すことで、プランジャと呼ばれる鉄片を吸引し、電流を切ると離れる原理を使用し、弁(バルブ)を開閉する仕組みを持つものである。
solenoide_valve

ダイアフラム式の場合、振動板内の均圧孔を通してダイアフラム内外の圧力は同じになり、弁シートは下に押し付けられるが、電源が入れられ電機子が引き上がると、均圧孔よりも電機子の弁シートの孔のほうが大きいため、ダイアフラム内にかかる圧力が下がり、外からの圧力で押し上げられ、弁が開かれる構造。電源を切ると電機子の弁が閉じられ圧力が戻るため、弁は閉じられる。
(Wikipedaより)

要は、通電するとソレノイドが動作して内部の圧力を下げ、写真左側の黒いダイアフラムが開いてCO2が流れるという仕組み。

029

故障の原因として怪しいのはダイアフラムかソレノイドなので、残ったネジを外してさらに分解。

033

先にスタフィングボックスを取り外して、外装の継目をパカッと開くと、

034

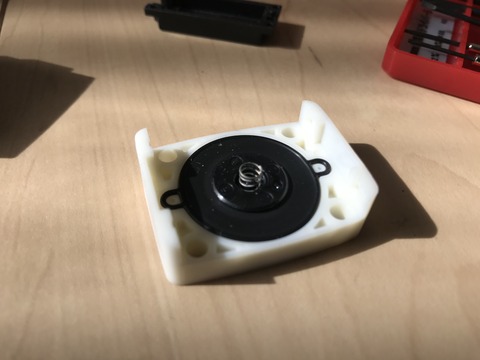

鍋蓋のようなダイアフラムが御開帳。

037

でも、触った感じバネやパッキンにへたりはなく、水も混入していない様子。

ダイアフラムは特に異常なし。

032

となると、残るはソレノイドということになりますが、

exa_series

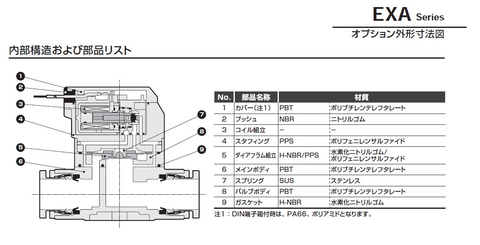

EXA Series 内部構造および部品リスト
(http://www.toyokohan.com/ckd/exa.htmlより)

EXAシリーズのソレノイドは全面がスタフィングに囲まれていてシリンダやプランジャが露出しておらず、圧力を切り替えるための小さな孔(あな)がいくつかあいているのみ。

024

外装をこれ以上バラせるネジもなく、中の様子を孔から伺うこともできないので、

026

分解は以上で終了。

なんとなくソレノイド内でプランジャ固着してるんじゃないかと思ってましたが、結局原因は分からず。

038

あとは「なんかゴソゴソしてたら偶然直った!」という展開に期待しながら組み立てなおしましたが、

011


そんな都合のいい奇跡が起こるはずもなく、分解前と変わらず弁は開きっぱなし。


rakuten


「まあ5年も使ったし、分解もいい勉強になった」と切り替えて、

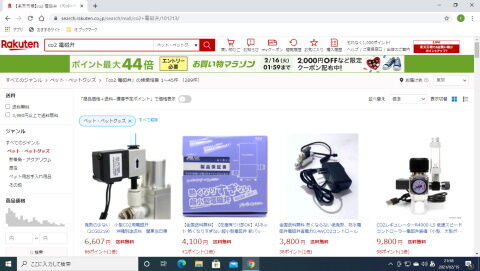

壊れた電磁弁の代替品を購入してみることにします。

(つづく)
